Modul de ghidare Shelyak pentru spectroscop Alpy600 sau UVEX

Spectroscopul Alpy 600 poate fi folosit pe masă sau în laborator: în acest caz, trebuie doar să puneți sursa de lumină care trebuie observată în fața fantei. Dar când doriți să observați spectrul unei stele, apare o problemă: cum să știți dacă îndreptați spre steaua bună și să vă asigurați că steaua este poziționată perfect în fantă?

Modulul de ghidare răspunde la această întrebare: permite vizualizarea câmpului vizual al telescopului, precum și fanta (observată de partea frontală a spectroscopului), cu o cameră de ghidare. Este un ajutor esențial să centrezi, precum și să ghidezi/autoghidezi telescopul de îndată ce observația ta durează mai mult de câteva secunde.

Principiul modulului de ghidare este simplu: înlocuim fanta standard a Alpy 600 cu o fantă oglindă ușor înclinată, care trimite înapoi imaginea telescopului către camera de ghidare (sau un ocular, cu suportul opțional pentru ocular). Vezi schița de mai jos (extrasă din cartea „Succesfully Starting in Astronomical Spectroscopy – A Practical Guide).

Vă recomandăm cu căldură acest modul dacă doriți să utilizați Alpy 600 pe un telescop.

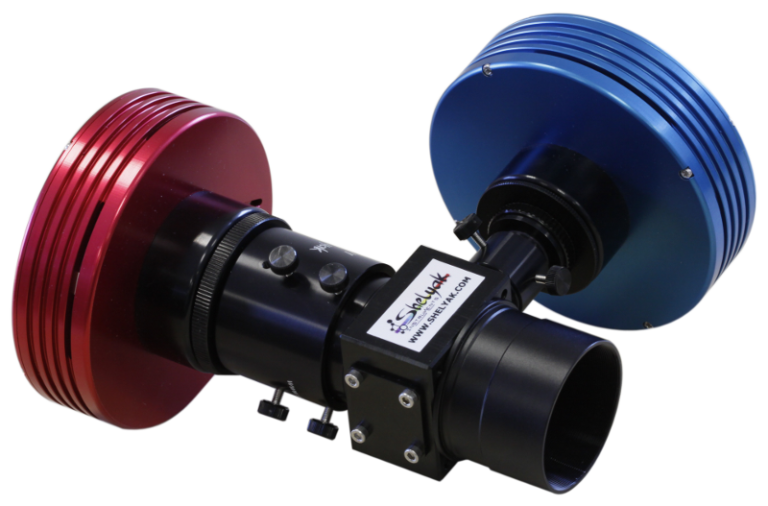

Modul de ghidare Alpy instalat pe spectroscopul Alpy 600. Camera (albastru) Atik Titan este camera de ghidare. Piesa de 2 inchi (jos, în dreapta) este pentru adaptarea modulelor Alpy pe telescop.

Date tehnice:

• dimensiunea fantei: 23 µm (3 mm lungime);
• Filet M42x0,75 la telescop;
• backfocus (de la placa frontală la fantă): 34 mm;
• Montura C pentru camera de ghidare, (backfocus 17,5 mm);
• greutate: 260 g;
• dimensiune: 90x65x75mm (fara camera de ghidare);
