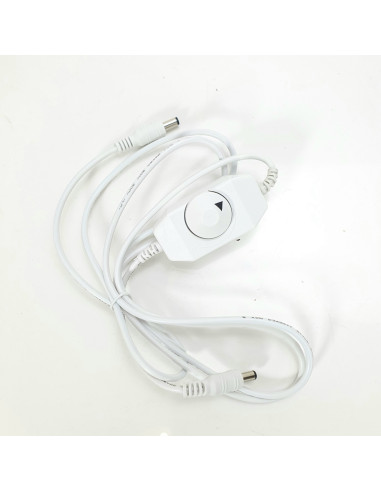

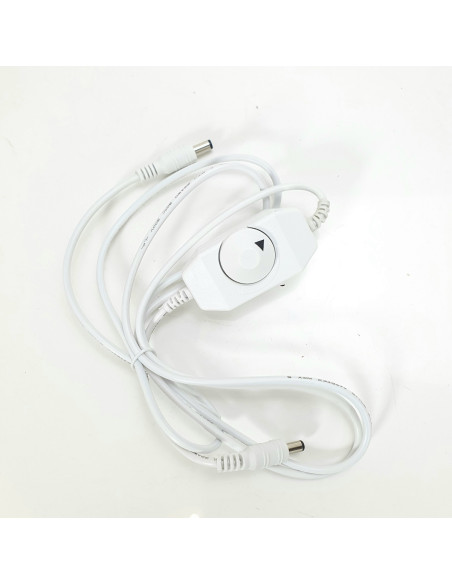

Unitate de control PWM pentru CCD-FLAT

Atunci când se reglează iluminarea unui FlatFieldBox (FFB) pentru camerele CCD astronomice, avem nevoie de timpi de expunere ce nu induc vibrații ȘI extrem de scurți, în intervalul (sub) milisecunde. Din păcate, variatoarele convenționale nu pot fi luate în considerare pentru aceasta, ci doar un așa-numit PWM cu o frecvență de pornire și oprire de 24 kHz sau chiar mai rapidă!

Ce este PWM și de ce îl folosim?
În teorie, ar fi suficient să reducem tensiunea prin intermediul unui rezistor ohmic dacă am dori să reglam intensitatea luminoasă a becurilor în loc de LED-uri. Cu toate acestea, avem absolut nevoie de un variator cu modulație a lățimii impulsurilor care să regleze intervalul de timp în care tensiunea completă este activă: instrumentul de reglare este pornit și oprit în succesiune rapidă.

În funcție de frecvența de pornire/oprire, pot fi acționate diverse accesorii: pentru un încălzitor, pornirea și oprirea acesteia o dată pe secundă ar fi suficientă, sau chiar mai puțin, deoarece inerția sa este foarte mare. În viața de zi cu zi, aproximativ o sută de cicluri pe secundă sunt suficiente pentru astfel de lumini LED cu intensitate redusă (de exemplu, iluminatul camerei de zi), deoarece ochiul uman poate percepe cu greu pâlpâirea de la o frecvență de 25 Hz. Pentru FlatFieldBox (FFB), care au fost construite pentru camere CCD astronomice, este necesar cel puțin 20 kHz pentru a putea garanta suprafețe iluminate uniform chiar și într-un timp scurt de iluminare.

Specificații tehnice:
-Intrare: RCA și 5,5 / 2,1 mm (polaritatea: pozitiv central)
-Ieșire: RCA și 5,5 / 2,1 mm (polaritatea: pozitiv central)
-Frecvență: 24 kHz (pornire și oprire de 24.000 de ori pe secundă)
-Curent maxim: 3 A
-Interval tensiune de intrare: 12-24 V
-Lungime cablu: cu cablu suplimentar 230 cm (inclus)
-Greutate: 130 grame
-Se pot utiliza mufe RCA și de 5,5 / 2,1 mm
