Off Axis Guider ZWO

Off Axis Guider ZWO

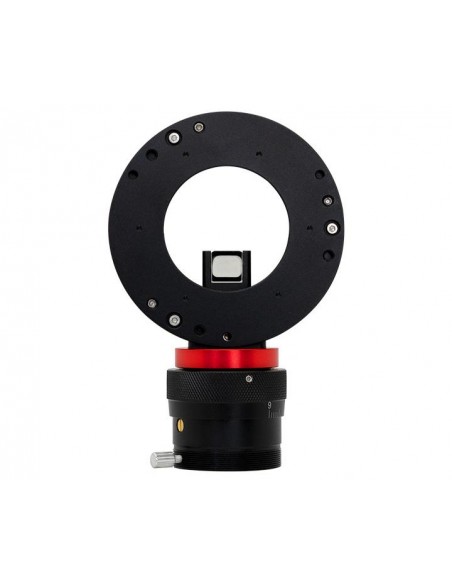

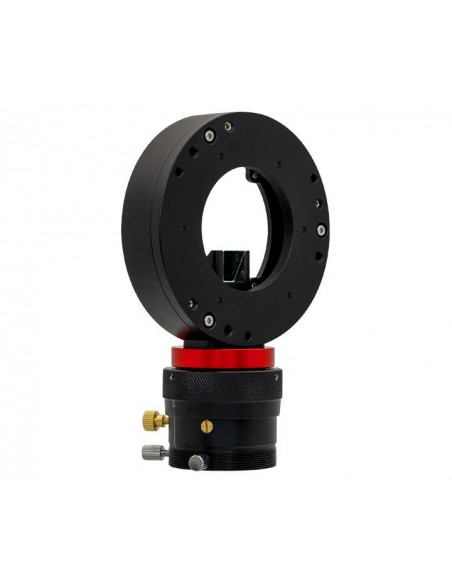

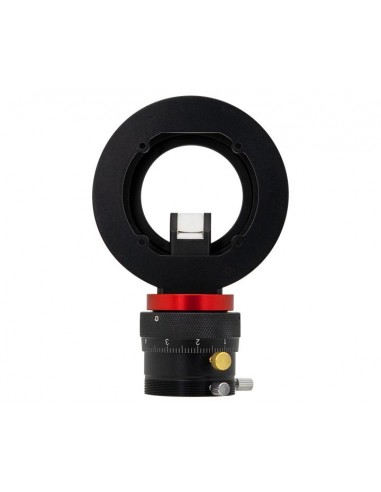

OAG-L este cea mai recentă versiune a OAG-ului M68 cu o dimensiune mai mare a prismei de 12*12 mm. Dimensiunea mai mare aduce un câmp vizual mai larg în ghidare. Este ușor de utilizat și potrivit pentru utilizatorii care sunt interesați de fotografia cu distanță focală lungă. Pentru a profita la maximum de acesta, ZWO vă recomandă să îl asortați cu camere de ghidare de format mare.

Caracteristici:

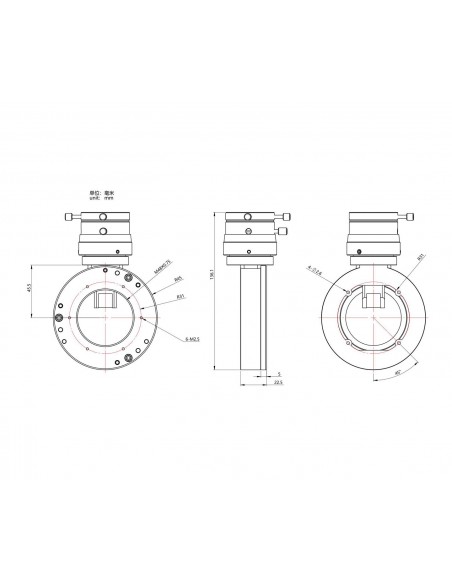

1. Ușor și rafinat, grosime 17,5 mm;
2. Dimensiunea prismei: 12*12 mm;
3. Apertura efectivă de trecere a luminii este de 11,7 mm * 8,3 mm;
4. Poate fi folosit pentru a conecta camera principală și camera de ghidare simultan. Nu este necesar telescopul de ghidare;

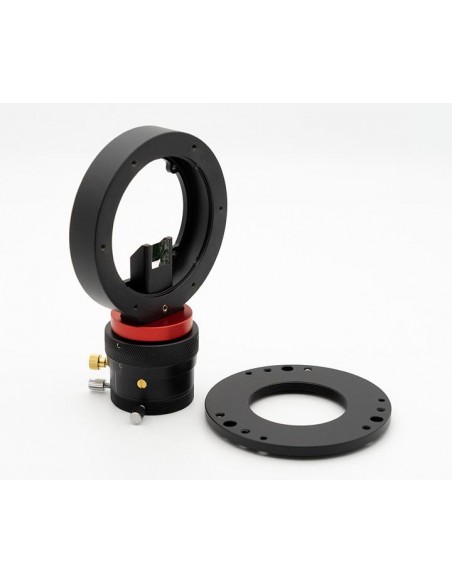

5. Contine o placă de înclinare a senzorului M48 (5 mm).

Ghid de operare:

1. Pentru ghidare, OAG-L poate funcționa numai cu camere ASI Mini precum ASI174MM Mini, ASI290MM Mini și ASI120MM Mini;
2. Având în vedere dimensiunea mare a prismei, ZWO nu vă recomandă să utilizați OAG-L cu telescoape a căror deschidere clară este mai mică decât M48;

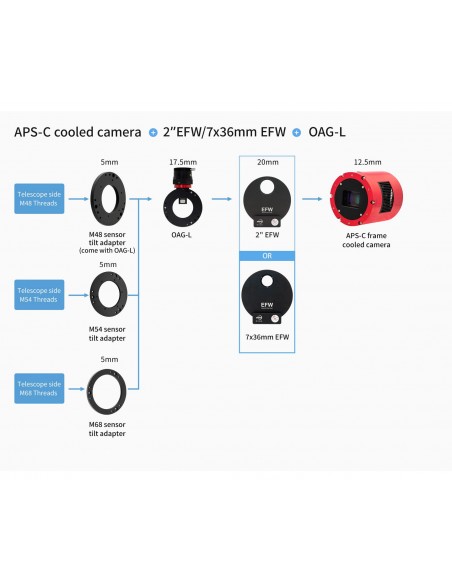

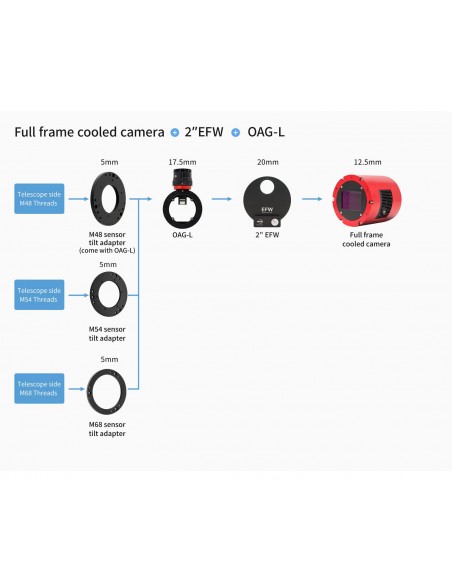

3. Se recomandă utilizarea cu camere APS-C (ASI2600) sau camere full-frame (ASI6200/2400), respectiv, în combinație cu un EFW de 2" sau EFW de 7x36 mm. Deschiderea mare clară acceptă camere full frame. fără vignetare;
4. Dacă doriți să utilizați OAG-L fără roată de filtre, trebuie utilizat adaptorul ZWO-D70-M54F pentru a conecta ghidajul off axis la cameră și pentru a obține un backfocus de 55 mm. Pentru camerele răcite cu senzori mai mici decât APS-C, este necesar și un adaptor ZWO-T2-Tilter-2;

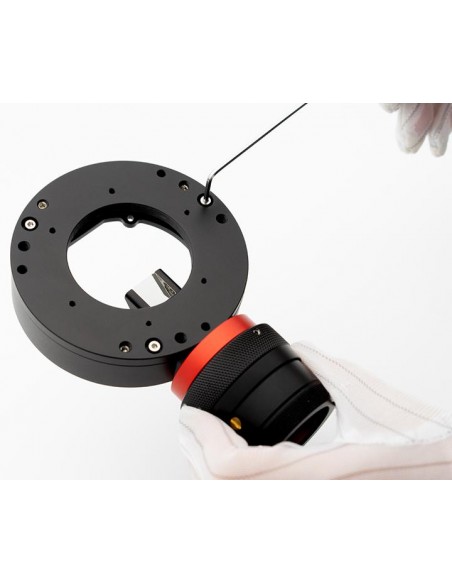

5. Diferențele majore dintre OAG-L și M68 OAG sunt legate de dimensiunea prismei și a filetelor. OAG-L a îndepărtat filetele interioare, astfel încât să puteți folosi direct șuruburile pentru a-l conecta la alte echipamente;
6. Dacă filetul de pe latura telescopului Dvs. este M48, atunci nu trebuie să îndepărtați placa de înclinare a senzorului M48 care vine cu OAG-L. Dimpotrivă, trebuie să-l scoateți și să utilizați o altă placă de înclinare a senzorului la filetul corespunzător telescopului dvs.

Vă rugăm să rețineți:

Cand montaţi OAG-L în trenul dvs. optic, asigurați-vă că prisma nu va bloca senzorul camerei.

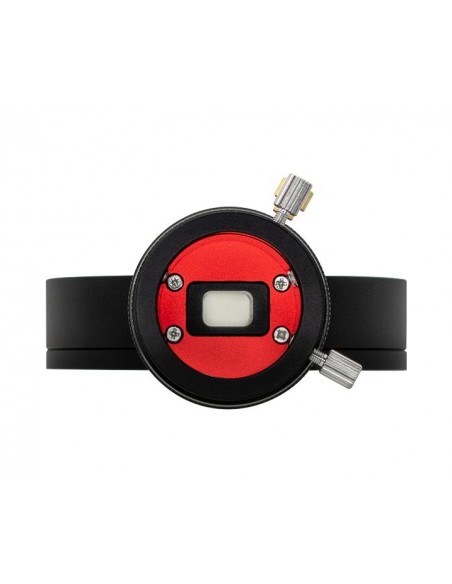

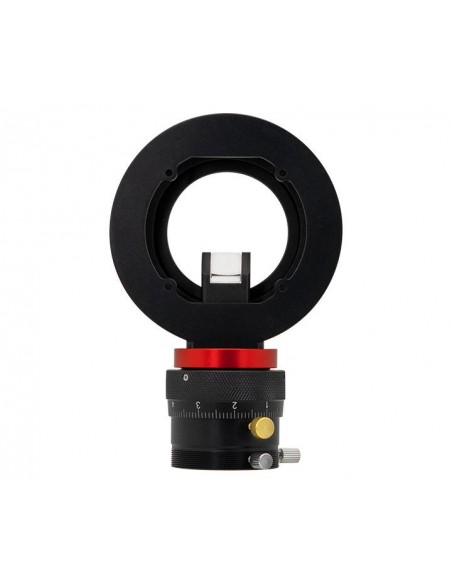

Puteți utiliza șurubul de ghidare pentru a regla focalizarea camerei de ghidare. Vă rugăm să vă asigurați că distanța de la prismă la camera principală și la camera de ghidare este aceeași. Pentru a asigura succesul operaţiei, vă recomandăm să faceți acest lucru în timpul zilei, deoarece reglarea va fi foarte dificilă noaptea.
